На БМЗ разработали систему управления для новых тепловозов

•
•  © img-fotki.yandex.ru

Впервые в конструкции брянских тепловозов использована собственная бортовая микропроцессорная система, выполненная на базе блока центрального управления (БЦУ), созданного специалистами научно-технического центра Брянского машиностроительного завода завод (АО «УК «БМЗ», входит в состав ЗАО «Трансмашхолдинг»).

Работы по проектированию, изготовлению и наладке БЦУ начаты в конце 2013 года. Уникальная разработка применена на тепловозах нового поколения производства БМЗ.

•

  Впервые в конструкции брянских тепловозов использована собственная бортовая микропроцессорная система, выполненная на базе блока центрального управления (БЦУ), созданного специалистами научно-технического центра Брянского машиностроительного завода завод (АО «УК «БМЗ», входит в состав ЗАО «Трансмашхолдинг»).

  Работы по проектированию, изготовлению и наладке БЦУ начаты в конце 2013 года. Уникальная разработка применена на тепловозах нового поколения производства БМЗ.

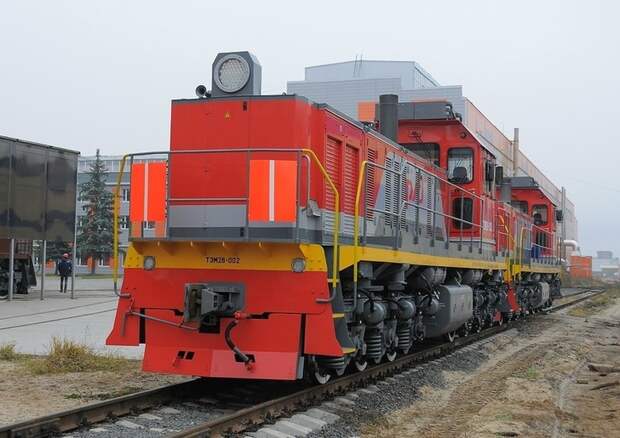

  Применена она и на перспективной новинке — трехсекционном магистральном грузовом тепловозе 3ТЭ25К2М, который сейчас проходит испытания на Байкало-Амурской магистрали.

  БЦУ — это программно-аппаратный комплекс, предназначенный для обеспечения функционирования систем управления и диагностики тепловозов различных серий.

  •  © img-fotki.yandex.ru

  Разработку отличает увеличение по сравнению с используемыми ранее системами управления количества сигналов ввода-вывода, наличие внутренней диагностики и уменьшение габаритов в три раза.

  Обработка информации происходит в одноплатном компьютере CPC307 отечественного производителя «Fastwel».

  Он разработан для приложений, требующих использования х86 архитектуры центральных процессоров и подсистемы ввода вывода на базе CAN и COM портов. СРС307 соответствует спецификации PC/104-Plus и совместим с большим количеством периферийных модулей и источников питания, выполненных в данном стандарте и поставляемых различными производителями.

  Специалистами БМЗ успешно решена сложная задача создания удобной и понятной пользователю системы отображения и контроля информации. Все сигналы разделены по принадлежности к системам тепловоза и представлены на соответствующих виртуальных панелях, доступ к которым осуществляется посредством переключений клавиатурой дисплея машиниста.

  «Бортовой компьютер» контролирует состояние локомотива, связывает воедино все периферийные системы, осуществляет управление дизелем, электропередачей тепловоза и вспомогательным оборудованием. Микропроцессорная система обрабатывает поток информации, поступающей с борта тепловоза, по 119 дискретным, 17 аналоговым и 6 температурным каналам, управляет двумя выпрямителями возбуждения и 46 контактно-релейными аппаратами, что позволяет согласованно управлять всеми основными и вспомогательными системами тепловоза.

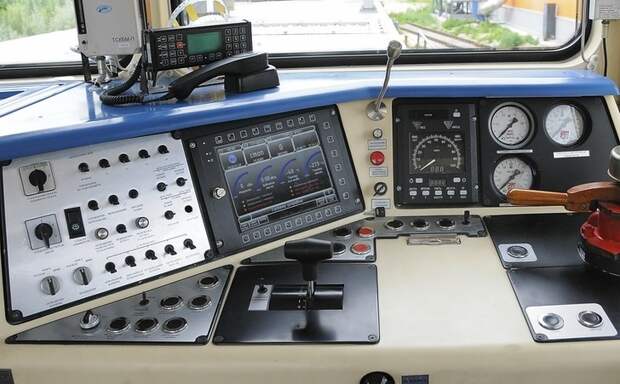

  Информация выводится на дисплей машиниста — транспортный панельный компьютер, который позволяет видеть параметры различных узлов и подсистем тепловоза на соответствующих диагностических виртуальных панелях (в виде мнемосхем, таблиц, стрелочных приборов) в режиме реального времени.

  Диагностические экраны дают возможность осуществлять постоянный автоматический контроль за параметрами силовой цепи, состоянием контактно-релейной аппаратуры, сопротивлением изоляции бортовой сети, зарядом аккумуляторной батареи, преобразователем частоты питания мотор-вентилятора холодильника, преобразователем электродвигателя компрессора.

  Все сигналы разделены по принадлежности к системам тепловоза и представлены на соответствующих виртуальных панелях, доступ к которым осуществляется посредством переключений клавиатурой дисплея машиниста.

  Таким образом, машинист становится оператором сложного транспортного комплекса. Электроника следит за действиями человека, дает ему рекомендации в виде текстовых сообщений и не позволяет эксплуатировать локомотив на запрещенных режимах и при возникновении аварийных ситуаций.

  Испытания перспективной разработки показали, что она обладает значительным техническим потенциалом и высокой надежностью. Предприятием получен сертификат, подтверждающий соответствие блока центрального управления производства БМЗ требованиям технического регламента Таможенного союза, дающий право на реализацию изделия на рынке стран Евразийского экономического союза.
